Hur man väljer rätt drönarram i aluminiumlegering för dina UAV-behov

Att välja rätt drönarram är viktigt för att säkerställa prestanda, livslängd och säkerhet för din UAV (Unmanned Aerial Vehicle). Bland olika materialalternativ sticker aluminiumlegering ut på grund av sin optimala balans mellan styrka, vikt och hållbarhet. I den här guiden kommer vi att dyka in i nyckelfaktorerna att tänka på när du väljer den perfekta drönarramen i aluminiumlegering för dina behov.

Din drönares ram är ryggraden i dess design. Det påverkar drönarens stabilitet, lastkapacitet och övergripande flygupplevelse. Många förbiser ramens betydelse och fokuserar enbart på motorn eller batteriet. Men att välja fel ram kan leda till problem som:

Minskad flygstabilitet

Ökat slitage

Högre underhållskostnader

Att välja rätt aluminiumlegeringsram som är skräddarsydd för din drönares syfte kommer att ge bättre hållbarhet, längre flygtid och ökad nyttolastkapacitet. Oavsett om du är entusiast, professionell eller ett företag som använder UAV för inspektion, kommer du att förstå hur du väljer rätt ram sparar tid och pengar i det långa loppet.

Alla aluminiumlegeringar är inte skapade lika. Varje typ har sina egna styrkor och svagheter, och att välja rätt legering är avgörande för prestandan hos din UAV.

6061 är den mest använda aluminiumlegeringen i drönarramar på grund av dess utmärkta balans mellan styrka, vikt och kostnad. Här erbjuds:

Bra styrka-till-viktsförhållande

Hög motståndskraft mot korrosion

Enkel tillverkning(speciellt för stämpling och CNC-bearbetning)

För de flesta kommersiella drönare och hobbydrönare är 6061 ett kostnadseffektivt-val som ger pålitlig prestanda utan att bryta banken.

7075 aluminiumlegering är ett premiumalternativ känt för sin höga hållfasthet och hållbarhet, vilket gör det idealiskt för högpresterande UAV:er. Några viktiga fördelar inkluderar:

Exceptionellt förhållande mellan styrka-till-vikt

Mycket motståndskraftig mot korrosion

Idealisk för tunga-drönare

Om du bygger en drönare för industriella applikationer, tunga laster eller långa flygtider, erbjuder 7075-legeringen överlägsen prestanda, men till ett högre pris.

Att välja rätt ram går utöver att bara välja ett material. Här är några avgörande faktorer att ta hänsyn till:

En av de viktigaste övervägandena ärbalans mellan vikt och styrka. En ram som är för lätt kan äventyra dess strukturella integritet, medan en tyngre ram kan påverka flygtiden negativt. Nyckeln är att hitta en balans där:

Lätta ramarförbättra flygtiden och energieffektiviteten.

Starkare ramarklarar tyngre laster och ger mer hållbarhet.

För konsumentdrönare kan en lätt 6061-ram räcka, men för industriella eller kommersiella UAV:er kan den extra vikten och styrkan hos en 7075-ram vara nödvändig.

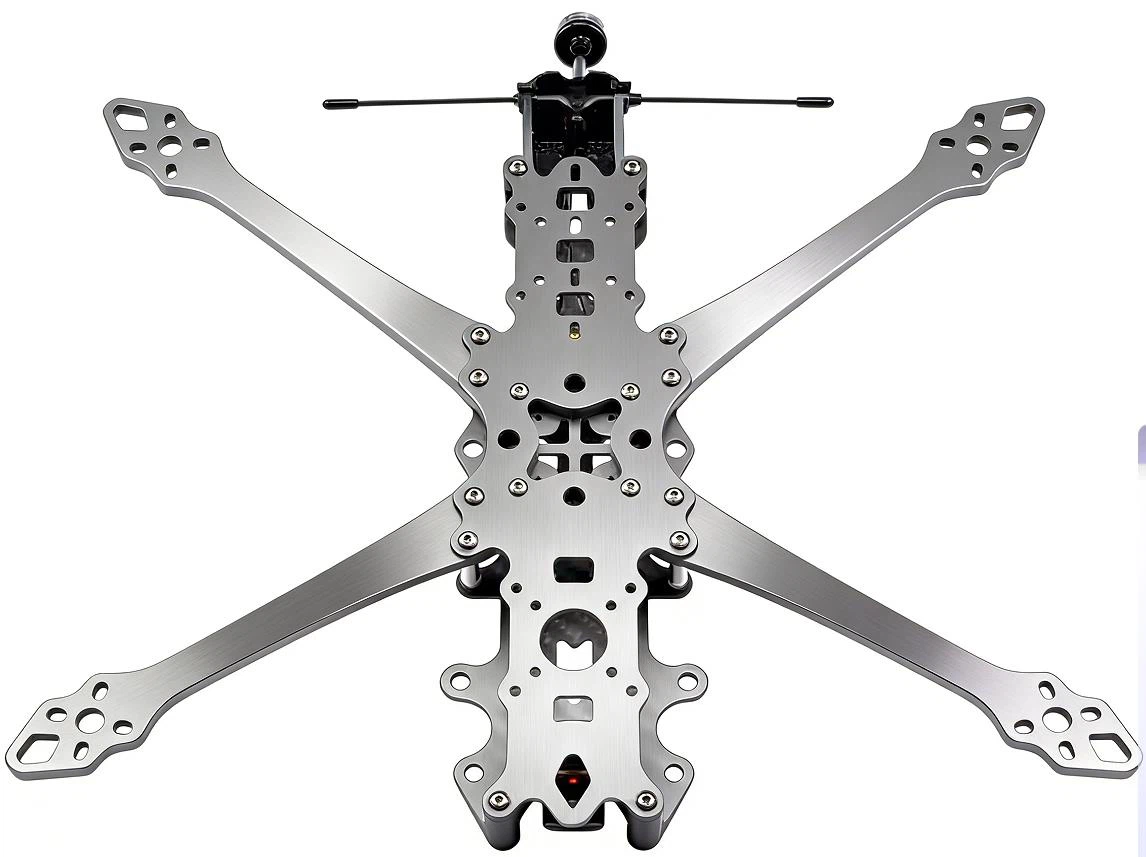

36020260309160159739

Storleken och konfigurationen av din ram beror på den avsedda applikationen. Det finns flera standardstorlekar för drönarramar, vanligtvis baserade på ramens diagonalmått. Till exempel:

250 mm– Idealisk för racing med drönare och mindre UAV

450 mm– Lämplig för drönare för allmänna-ändamål och medelstora-liftar

680 mm och större– Bäst för drönare av industriell-kvalitet som bär tunga laster

Dessutom bör du välja mellan olika ramkonfigurationer, såsom:

Quadcoptrar (4 motorer)

Hexakoptrar (6 motorer)

Oktokoptrar (8 motorer)

Varje konfiguration erbjuder olika nivåer av redundans, stabilitet och kraft, beroende på storlek och applikation.

Lastkapaciteten är en annan kritisk faktor. Oavsett om du monterar kameror, sensorer eller tunga laster, se till att ramen du väljer klarar vikten av din utrustning. En bra tumregel är att välja en ram med minst 20%-30% mer lastkapacitet än din maximala förväntade nyttolast.

Till exempel, om din drönare ska bära en nyttolast på 1 kg, välj en ram som är klassad för minst 1,2-1,3 kg för att säkerställa tillräcklig stabilitet och förhindra belastning på ramen.

36020260331172317228

Vibrationsmotstånd är viktigt för drönare som förlitar sig på kameror, sensorer eller annan utrustning där stabilitet är avgörande. Överdriven vibration kan:

Påverka bildkvalitetför kameradrönare

Påverka sensorns noggrannhet

Orsaka instabilitetunder flygningen

Ramar av aluminiumlegering ger i allmänhet överlägsen vibrationsmotstånd jämfört med plastramar. När du väljer en ram, kontrollera om den har vibrationsdämpande-funktioner, såsom anti-vibrationsfästen eller förstärkta leder, för att minimera vibrationer.

När du väljer en ram är det viktigt att säkerställa kompatibilitet med nyckelkomponenterna i din drönare, som:

Motorer: Se till att motorns monteringshål är i linje med dina motorer.

Batterier: Kontrollera att ramen har tillräckligt med utrymme för ditt batteri och tillbehör.

Flygkontrollant: Kontrollera om ramen stöder installationen av din flygkontroll och annan elektronik.

Ramar som följer standarddesigner erbjuder ofta bättre kompatibilitet med--komponenter från hyllan, vilket gör monteringsprocessen enklare och minskar anpassningskostnaderna.

Sättet som din aluminiumlegeringsram tillverkas har en enorm inverkan på dess prestanda, styrka och övergripande kvalitet. De två vanligaste processerna som används vid tillverkning av drönarramar ärstämplingochCNC-bearbetning.

Stämpling: Denna metod är idealisk för att producera ramar i höga volymer. Det är kostnadseffektivt-och säkerställer konsistens över batcher. Den höga precisionen och snabba produktionstiden gör den till ett utmärkt val för mass-tillverkade UAV:er.

CNC-bearbetning: Även om CNC-bearbetning erbjuder precision, är det i allmänhet dyrare och mer tidskrävande-. Det är dock bättre för att producera anpassade ramar eller ramar med låg-volym med komplex design.

Om du vill skala produktionen eller behöver en kostnadseffektiv-lösning för en vanlig drönare,stämplingär vägen att gå. Om du bygger en anpassad,-högpresterande UAV,CNC-bearbetningkan vara nödvändigt.

Ramar av aluminiumlegering kan genomgå ytbehandlingar som anodisering och pulverlackering för att förbättra deras hållbarhet och utseende. Dessa behandlingar erbjuder flera fördelar:

Anodisering: Förbättrar aluminiumets korrosionsbeständighet, vilket gör den lämplig för utomhusbruk i varierande väderförhållanden.

Pulverlackering: Ger en mer estetisk finish och kan även förbättra motståndskraften mot repor och slitage.

När du väljer en drönarram i aluminiumlegering, överväg eventuella anpassningsalternativ du kan behöva för din specifika applikation. Vissa tillverkare erbjuder:

Anpassade ramstorlekar

Särskilda monteringspunkter för ytterligare komponenter

Anpassning av färg och logotyp

Om du behöver något specifikt för ditt UAV-projekt, arbeta med en tillverkare som tillhandahåller OEM (Original Equipment Manufacturer) eller ODM (Original Design Manufacturer) tjänster. Anpassning kan säkerställa att din ram uppfyller dina exakta krav, vilket ger bättre prestanda och funktionalitet.

Att välja fel drönarram kan leda till kostsamma misstag. Här är några vanliga fel att undvika:

Fokuserar bara på priset: Kvalitetsramar gjorda av-aluminiumlegeringar av hög kvalitet kan kosta mer initialt men kommer att spara dig i reparationskostnader över tiden.

Utan hänsyn till lastkapacitet: Se till att ramen klarar nyttolasten du tänker bära, inklusive kameror, sensorer och batterier.

Förbise kompatibilitet: Se till att din ram är kompatibel med alla nödvändiga komponenter, från motorer till flygkontroller.

Att välja rätt leverantör är lika viktigt som att välja rätt ram. Leta efter tillverkare med bevisad meritlista i:

Kvalitetskontroll: Se till att de har processer på plats för att upprätthålla konsekvens och kvalitet i sin produktion.

Anpassningsalternativ: De ska kunna anpassa ramen för att passa dina exakta behov.

Support och service: En pålitlig leverantör bör erbjuda bra kundsupport, inklusive hjälp med att testa och montera ramen.

Rätt drönarram i aluminiumlegering beror helt på din UAV:s syfte. Från lätta ramar för konsumentdrönare till tunga-modeller för industriella applikationer, det finns ingen-lösning som passar alla. Genom att förstå faktorerna som påverkar ramvalet-som material, lastkapacitet, tillverkningsprocess och anpassning-kan du fatta ett väl-medvetet beslut som optimerar prestandan för din UAV.

Om du är osäker på vilken ram du ska välja, tveka inte att kontakta en professionell tillverkare. De kan hjälpa dig att välja den perfekta ramen som matchar dina UAV-behov, vilket säkerställer prestanda och hållbarhet i toppklass- för varje flygning.
